โคมไฟสนามแบดมินตัน LED ออกแบบตามมาตรฐาน BWF และ EN 12193

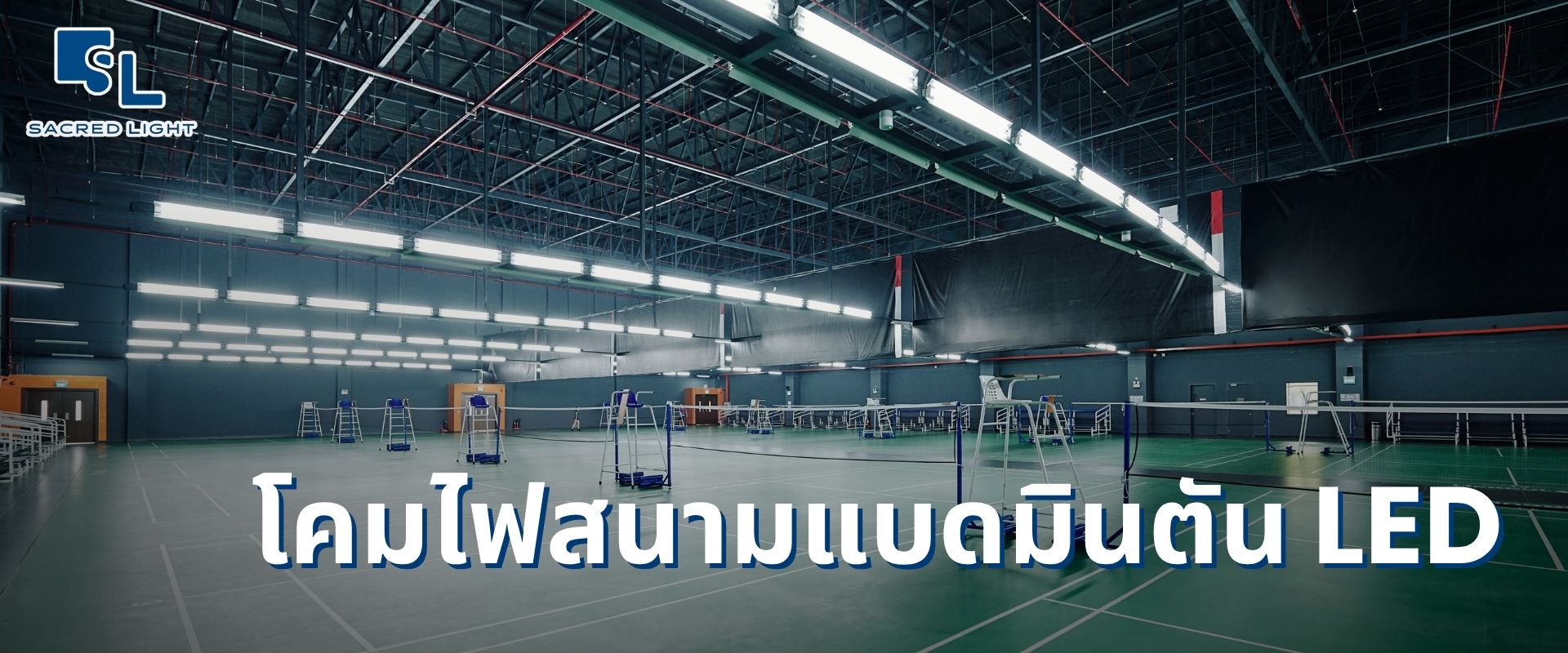

อัปเดตล่าสุด: สิงหาคม 2569โคมไฟ LED สนามแบดมินตันในร่ม ติดตั้งด้านข้างคอร์ต ไม่มีโคมอยู่เหนือพื้นที่เล่น

โคมไฟสนามแบดมินตัน LED ออกแบบตามมาตรฐาน BWF และ EN 12193

จำหน่ายโคมไฟสนามแบดมินตันในร่ม ตั้งแต่คอร์ตเดี่ยวสันทนาการถึงสนามแข่งขันมาตรฐาน BWF คำนวณค่าความสว่างและตำแหน่งโคมไม่ให้แยงตาผู้เล่น

Sacred Light จำหน่ายไฟสนามแบดมินตันมาตรฐาน BWF และ EN 12193 เป็นโคมไฟไฮเบย์ LED ควบคุมแสงจ้าต่ำ ออกแบบโดยอ้างอิงกรอบคอร์ตของ BWF ร่วมกับเกณฑ์ความสว่าง EN 12193 เพื่อให้ได้ค่าลักซ์ ความสม่ำเสมอ และตำแหน่งติดตั้งที่ไม่รบกวนสายตาผู้เล่นขณะเงยมองลูกขนไก่

ขนาดคอร์ตแบดมินตันตามกติกา BWF

คอร์ตเดี่ยวและคอร์ตคู่ใช้พื้นที่เดียวกัน ระบบแสงจึงต้องครอบคลุมทั้งคอร์ตเสมอ ไม่ลดพื้นที่คำนวณตามเส้นเดี่ยว

รายการ ขนาด
ความยาวคอร์ตเต็ม 13.40 ม.
ความกว้างประเภทคู่ (PA) 6.10 ม.
ความกว้างประเภทเดี่ยว (ในคอร์ตเดียวกัน) 5.18 ม.
พื้นที่เล่นหลัก (PA) ที่ใช้คำนวณแสง 13.4 x 6.1 ม.
พื้นที่รวมสูงสุดตาม EN (TA max) 18.0 x 10.5 ม.
กรอบพื้นที่ว่างขั้นต่ำของคอร์ตเดี่ยว (อนุมานจากระยะว่าง BWF) 17.4 x 9.1 ม.
ความสูงตาข่าย (เสา / กึ่งกลาง) 1.55 ม. / 1.524 ม.

อ้างอิง BWF Laws of Badminton Section 4.1 (มีผล 26 เมษายน 2568) หลังเส้นหลังต้องมีพื้นที่ว่างอย่างน้อย 2.0 ม. ด้านข้างอย่างน้อย 1.5 ม. และระหว่างคอร์ตอย่างน้อย 1.5 ม. (Grade 1–2 แนะนำอย่างน้อย 4.0 ม.)

ความสูงปลอดสิ่งกีดขวางเหนือคอร์ต

ความสูงเพดานมีผลโดยตรงต่อการเลือกโคมและตำแหน่งติดตั้ง เพราะพื้นที่เหนือคอร์ตต้องปราศจากสิ่งกีดขวาง เช่น โคม ท่อ ลำโพง หรือป้าย ไม่ใช่แค่โครงสร้างสถาปัตยกรรม

Olympic / Grade 1 / World Tour 1–5

12 เมตร

รายการระดับสูงสุดของ BWF และโอลิมปิก

รายการ BWF อื่น

9 เมตร

รวมถึง practice hall ของรายการหลัก

สนามชุมชน/สโมสรทั่วไป

BWF ไม่กำหนดค่าบังคับ แต่ควรเผื่อความสูงเพียงพอสำหรับลูกขนไก่ลอยสูงและติดตั้งโคมด้านข้างโดยไม่กีดขวาง

สนามหลายคอร์ตเรียงกัน ความกว้างรวมคำนวณจากสูตร W = N x 6.10 + (N−1) x S + 2 x 1.50 เมตร โดย S คือระยะระหว่างคอร์ต (1.5 ม. ขั้นต่ำ หรือ 4.0 ม. ตามคำแนะนำ Grade 1–2) เช่น 4 คอร์ตต้องการความกว้างประมาณ 31.9–39.4 เมตร แล้วแต่ระยะที่เลือก

เกณฑ์ความสว่างสนามแบดมินตัน 3 ระดับ และเกณฑ์ BWF

สนามที่ไม่อยู่ในรายการ BWF เฉพาะ ใช้ EN 12193:2018 เลือกระดับตามกิจกรรม ส่วนรายการภายใต้กติกา BWF ต้องใช้เกณฑ์ BWF Section 5.3.4 เป็นขั้นต่ำ

Class III

300 lux

ท้องถิ่น โรงเรียน สโมสรเล็ก · U2 ≥ 0.70 · Ra ≥ 60

Class II

500 lux

ภูมิภาค/สโมสร · U2 ≥ 0.70 · Ra ≥ 60

Class I

750 lux

ชาติ/นานาชาติทั่วไป · U2 ≥ 0.70 · Ra ≥ 80

BWF Grade 1–3

≥ 1,000 lux

ขั้นต่ำและต้องสม่ำเสมอทั่วคอร์ต · ผลิตสัญญาณ TV ไม่น้อยกว่า 1,500–1,600 lux

อ้างอิง BS EN 12193:2018 และ BWF Statutes Section 5.3.4 v2.1 ค่า 750 lx ของ EN Class I และ 1,000 lx ของ BWF ไม่ขัดกัน เพราะเป็นคนละขอบเขต หากเป็นรายการ BWF ให้ใช้ BWF และเอกสารรายการเป็นเกณฑ์สูงกว่าเสมอ พร้อมนิยามวิธีวัด (ค่าเฉลี่ย/ต่ำสุด แนวราบ/แนวตั้ง) ให้ชัดเจนใน TOR

ตำแหน่งโคมและการควบคุมแสงแยงตา

แบดมินตันเป็นกีฬาที่ผู้เล่นต้องเงยมองลูกขนไก่ตลอดเวลา ตำแหน่งโคมจึงสำคัญไม่แพ้ค่าลักซ์ BWF และ EN 12193 กำหนดหลักการไว้ตรงกัน

ห้ามติดตั้งเหนือพื้นที่เล่น

ทั้ง BWF และ EN 12193 ห้ามวางโคมตรงเหนือ PA โดยตรง เพราะผู้เล่นเงยมองแหล่งกำเนิดแสงโดยตรง

จัดโคมตามแนวด้านข้าง

BWF แนะนำวางแนวด้านข้างคอร์ต โคมด้านหลังต้องเล็งไม่ให้รบกวนการมองเห็นลูก

พื้นหลังเพดานสีเข้ม

BWF แนะนำเพดานสีเข้มกว่าพื้นหลังสว่าง เพื่อเพิ่มความคมชัดในการมองเห็นลูกขนไก่

กริดคำนวณอ้างอิง

PA 13.4 x 6.1 ม. ใช้กริด 11 x 5 จุด; TA สูงสุด 18 x 10.5 ม. ใช้กริด 11 x 7 จุด ตาม EN 12193

ไม่มีจำนวนโคม กำลังวัตต์ หรือมุมลำแสงสากลตายตัวสำหรับทุกอาคาร ต้องคำนวณจากไฟล์โฟโตเมตริก (IES/LDT) ของโคมจริง ความสูงเพดาน สีพื้นผิว และ Maintenance Factor ของแต่ละโครงการ

ข้อผิดพลาดที่พบบ่อยในการออกแบบไฟสนามแบดมินตัน

  • อ้าง “1,000 lux” โดยไม่ระบุค่าเฉลี่ย/ต่ำสุด ระนาบ กริด และความสม่ำเสมอ เอกสาร BWF สาธารณะใช้คำว่า minimum lighting level และ even light แต่ไม่ได้นิยามรายละเอียดเหล่านี้ TOR ต้องกำหนดเองให้ครบก่อนสั่งผลิต
  • วางโคมเหนือคอร์ตเพราะได้ความสม่ำเสมอดีในแบบจำลอง แม้ผลคำนวณจะสวย แต่ทำให้ผู้เล่นเงยมองแหล่งกำเนิดแสงโดยตรงขณะรับลูก ต้องยึดกฎห้ามโคมเหนือ PA เป็นอันดับแรก
  • ใช้ UGR ≤19 หรือ ≤22 เป็นค่าแบดมินตันสากล EN Table A.1 ใช้ RG (Glare Rating) 35/40 ตามชั้น ไม่ใช่ UGR และมีเงื่อนไขตำแหน่งโคมประกอบ ไม่ควรสลับใช้ค่าคนละระบบ
  • ใช้ Ra 20 จากตาราง EN 12193:2007 ที่ล้าสมัย ฉบับปัจจุบัน 2018 กำหนด Ra ขั้นต่ำ 60 สำหรับ Class III ไม่ใช่ 20 ต้องอ้างอิงฉบับล่าสุดเสมอ
  • ระบุ IP65/IK08 เป็น “มาตรฐาน BWF” ความจริงต้องเลือกตามสภาพแวดล้อมและการประเมินความเสี่ยงของแต่ละโครงการ และค่า IK ไม่เท่ากับใบรับรอง ball-impact สำหรับโรงยิมอเนกประสงค์
  • ออกแบบจากคอร์ตเดียวแล้วคูณจำนวนโคมตามจำนวนคอร์ต วิธีนี้มองข้ามแสงข้ามคอร์ตและเงาจากโครงสร้างในฮอลล์เดียวกัน ต้องคำนวณและตรวจทุก PA แยกกันเสมอ

โคมไฟ LED ที่เหมาะกับสนามแบดมินตัน

เพราะห้ามติดตั้งโคมเหนือพื้นที่เล่นและผู้เล่นเงยมองตลอดเกม โคมที่ควบคุมแสงจ้าต่ำและกระจายแสงสม่ำเสมอจึงสำคัญที่สุดสำหรับสนามแบดมินตัน ตัวอย่างรุ่นที่ Sacred Light แนะนำมีดังนี้

โคมไฟไฮเบย์ LED รุ่น MASTERPRO-5 Series เทคโนโลยี Low UGR เหมาะกับสนามแบดมินตันในร่ม

โคมไฟไฮเบย์ LED รุ่น MASTERPRO-5 Series

เทคโนโลยี Low UGR ค่า UGR < 19 ไม่แยงตา เหมาะกับโรงยิมแบดมินตันที่ต้องวางโคมด้านข้างและควบคุมแสงจ้าไม่ให้รบกวนการมองลูกขนไก่

ดูรายละเอียดสินค้า →
โคมไฟฟลัดไลท์ LED รุ่น MASTER-2 Series ชิป NICHIA ไดรเวอร์ MEANWELL กำลังไฟ 50-240W

โคมไฟฟลัดไลท์ LED รุ่น MASTER-2 Series

ใช้ชิป NICHIA และไดรเวอร์ MEANWELL กำลังไฟ 50–240W ตัวโคมกะทัดรัด เหมาะกับการติดตั้งด้านข้างคอร์ตในฮอลล์ขนาดกลาง

ดูรายละเอียดสินค้า →
โคมไฟฟลัดไลท์ LED รุ่น MASTER-9 Series กำลังไฟ 50-500W เหมาะกับโรงยิมแบดมินตันหลายคอร์ต

โคมไฟฟลัดไลท์ LED รุ่น MASTER-9 Series

กำลังไฟ 50–500W ให้แสงสูงถึง 150 lm/W มีมุมองศาให้เลือกหลากหลาย เหมาะกับโรงยิมแบดมินตันหลายคอร์ตที่ต้องการความสว่างสูงระดับ BWF

ดูรายละเอียดสินค้า →

รุ่นและกำลังวัตต์ที่เหมาะสมต้องยืนยันด้วยแบบคำนวณ DIALux จากไฟล์โฟโตเมตริกของโคมจริงประกอบกับความสูงเพดาน จำนวนคอร์ต และระดับการใช้งานของแต่ละโครงการ ทีมวิศวกร Sacred Light ยินดีจำลองแสงให้ฟรีก่อนเสนอราคา

ต้องการออกแบบไฟสนามแบดมินตันของคุณโดยเฉพาะ?

ส่งขนาดฮอลล์ จำนวนคอร์ต ความสูงเพดาน และระดับการใช้งานมาได้เลย ทีมวิศวกร Sacred Light คำนวณค่าลักซ์ จำลองแสงสว่างด้วย DIALux และเสนอราคาให้ฟรีก่อนตัดสินใจ

คำถามที่พบบ่อย เรื่องไฟสนามแบดมินตัน

รวมคำถามยอดนิยมจากเจ้าของสนามและผู้รับเหมาก่อสร้างโรงยิมแบดมินตัน

สนามแบดมินตันต้องใช้ความสว่างกี่ลักซ์?

ขึ้นอยู่กับระดับการใช้งาน ตามมาตรฐาน EN 12193 แบ่งเป็น Class III 300 lux สำหรับโรงเรียน/สโมสรเล็ก Class II 500 lux สำหรับภูมิภาค/สโมสร และ Class I 750 lux สำหรับระดับชาติ/นานาชาติทั่วไป หากเป็นรายการภายใต้กติกา BWF ต้องใช้ขั้นต่ำ 1,000 lux และผลิตสัญญาณโทรทัศน์ต้องไม่น้อยกว่า 1,500–1,600 lux

ทำไมห้ามติดโคมไฟไว้เหนือคอร์ตแบดมินตัน?

เพราะผู้เล่นต้องเงยมองลูกขนไก่ที่ลอยสูงตลอดเกม หากมีโคมอยู่เหนือพื้นที่เล่นโดยตรง แสงจะแยงตาและมองลูกไม่ชัด ทั้ง BWF และ EN 12193 จึงกำหนดตรงกันว่าต้องติดตั้งโคมตามแนวด้านข้างคอร์ตแทน

เพดานโรงยิมต้องสูงเท่าไหร่ถึงจะจัดแข่งขันได้?

ขึ้นอยู่กับระดับรายการ โอลิมปิก, Grade 1 และ BWF World Tour Level 1–5 ต้องการความสูงปลอดสิ่งกีดขวางอย่างน้อย 12 เมตร ส่วนรายการ BWF อื่นและ practice hall ต้องการอย่างน้อย 9 เมตร สนามสโมสรทั่วไปที่ไม่จัดแข่งขันระดับสูงยังควรเผื่อความสูงให้เพียงพอสำหรับลูกขนไก่ลอยสูงเช่นกัน

โรงยิมหลายคอร์ตต้องออกแบบแสงต่างจากคอร์ตเดียวไหม?

ต่าง ต้องคำนวณและตรวจรับทุกคอร์ตแยกกัน ไม่ใช้ค่าเฉลี่ยรวมทั้งฮอลล์กลบคอร์ตที่มืดกว่า และต้องตรวจแสงข้ามคอร์ตไม่ให้เกิดแสงจ้าเวลาเปิดใช้งานพร้อมกันหลายคอร์ต

สนามแบดมินตันกลางแจ้งใช้เกณฑ์เดียวกับสนามในร่มที่ผ่านการรับรอง BWF ไหม?

ไม่ควรถือว่าเทียบเท่ากัน มาตรฐานและกติกา BWF ที่ใช้กำหนดค่าแสงในรายงานนี้มุ่งที่สนามแข่งขันในร่มซึ่งควบคุมแสงธรรมชาติ กระแสลม และฉากหลังได้ สนามกลางแจ้งทั่วไปแม้วัดค่าลักซ์ได้เท่ากันก็ไม่สามารถอ้างว่าเทียบเท่าสนามในร่มที่ได้รับการรับรองจาก BWF ส่วนกีฬา AirBadminton ซึ่งเล่นกลางแจ้งถือเป็นรูปแบบและกติกาแยกต่างหาก ต้องใช้เอกสารเฉพาะของ BWF ประกอบการออกแบบ ไม่ใช่นำเกณฑ์สนามในร่มมาใช้ตรงๆ

Sacred Light คำนวณและติดตั้งไฟสนามแบดมินตันอย่างไร?

ทีมวิศวกรสำรวจหน้างานจริง จำลองค่าแสงด้วยโปรแกรม DIALux จากไฟล์ photometric ของโคมรุ่นที่เลือกใช้ ตรวจตำแหน่งโคมไม่ให้อยู่เหนือพื้นที่เล่น แล้ววัดค่าลักซ์จริงหน้างานเทียบกับค่าที่คำนวณไว้ก่อนส่งมอบ ดูรายละเอียดขอบเขตงานได้ที่หน้า บริการออกแบบและติดตั้ง

เอกสารอ้างอิงหลัก: BWF Statutes Section 5.3.4 (มีผล 11 พฤศจิกายน 2566) · BWF Laws of Badminton Section 4.1 (มีผล 26 เมษายน 2568) · BWF General Competition Regulations Section 5.1 · BS EN 12193:2018 Sports Lighting · CIE 083:2019

เขียนและตรวจสอบโดยทีมวิศวกร Sacred Light ประสบการณ์ออกแบบและติดตั้งระบบไฟสนามกีฬากว่า 15 ปี · อัปเดตล่าสุด สิงหาคม 2569
