อัพเดทล่าสุด: ตุลาคม 2569 · เขียนโดยทีมวิศวกร SacredLight ฝ่ายงานโครงการภาครัฐ
ขั้ว G13 เปลี่ยนแทนหลอดฟลูออเรสเซนต์เดิม 6W-20W ประสิทธิภาพแสง 150 lm/W

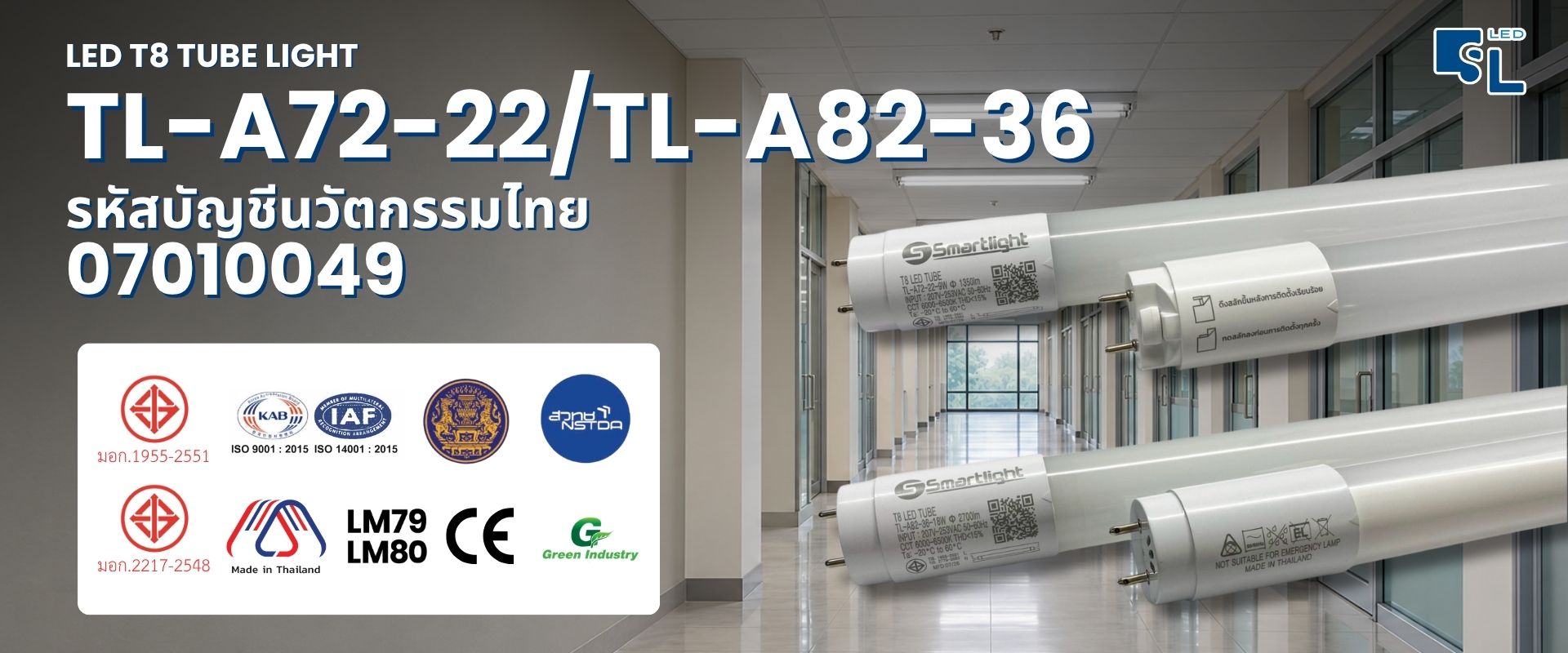

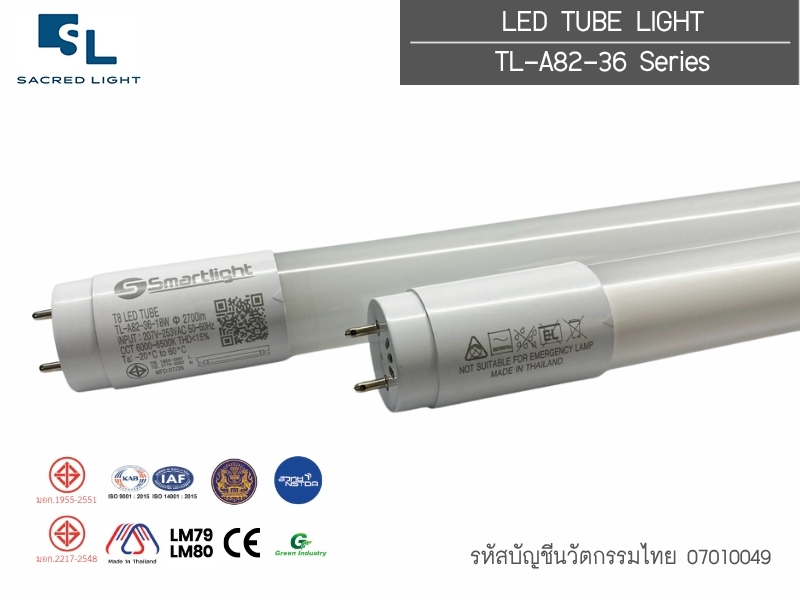

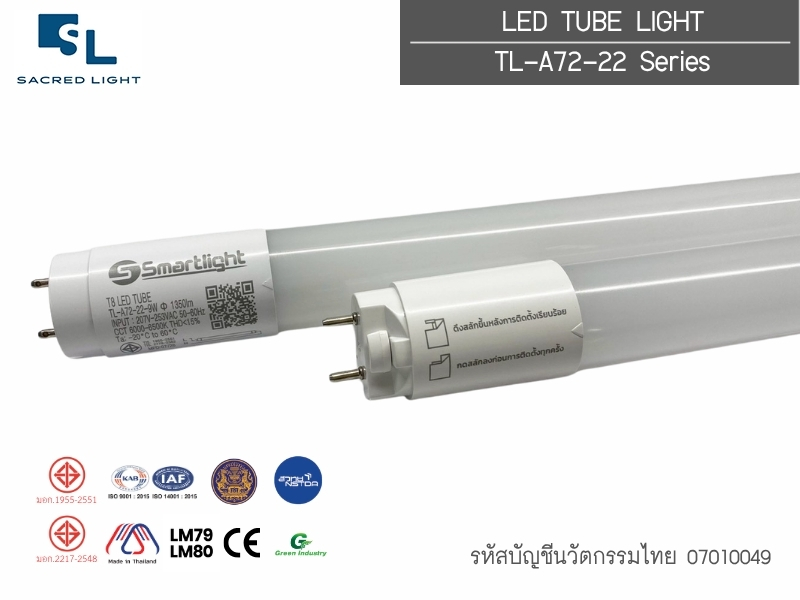

TL-A72-22 และ TL-A82-36 เป็นหลอดไฟ LED T8 ขั้ว G13 ที่อยู่ในบัญชีนวัตกรรมไทย รหัส 07010049 ใช้เปลี่ยนแทนหลอดฟลูออเรสเซนต์ในโคมเดิมของอาคารสำนักงาน หน่วยงานราชการ และโรงงาน มี 7 ขนาด 6W-20W ความยาว 600 และ 1,200 มม. ทั้งสองรุ่นใช้เม็ด LED Everlight SMD 2835 ค่า Ra ≥80, PF ≥0.90, THDi <15% ต่างกันที่มุมกระจายแสงและชนิดโคมที่เหมาะกับแต่ละรุ่น ผ่าน มอก. 1955-2551 และ มอก. 2217-2548 รับประกัน 3 ปี
สินค้าที่อยู่ในบัญชีนวัตกรรมไทย หน่วยงานของรัฐจัดซื้อได้โดยวิธีเฉพาะเจาะจง รหัส 07010049 ครอบคลุมทั้ง TL-A72-22 และ TL-A82-36 รวม 14 รุ่นย่อย ควรระบุชื่อรุ่นเต็มในเอกสารจัดซื้อ เช่น TL-A72-22-18W ทีมงานเตรียมเอกสารบัญชีนวัตกรรม Datasheet และใบรับรองมาตรฐานให้แนบประกอบได้ สินค้ารุ่นนี้ได้รับใบรับรอง MiT (Made in Thailand) ด้วย ใช้ยื่นประกอบงานประกวดราคาที่ให้แต้มต่อสินค้าผลิตในประเทศได้
ขั้ว G13 ใส่กับโคมฟลูออเรสเซนต์ T8 เดิมได้ทันที ความยาว 600 มม. แทนหลอดขนาด 2 ฟุต และ 1,200 มม. แทนหลอดขนาด 4 ฟุต งานปรับปรุงอาคารจึงทำได้ทีละชั้นโดยไม่ต้องเปลี่ยนฝ้าหรือโครงโคม
รหัสเดียวกันแบ่งเป็น 2 รุ่นตามชนิดโคม TL-A72-22 สำหรับโคมเปลือยและโคมที่แสงออกกว้าง ส่วน TL-A82-36 สำหรับโคมตะแกรงมุมแคบและโคมฝาครอบแผ่นเรียบ ดูรายละเอียดในหัวข้อถัดไป
ดูจากโคมที่ติดตั้งอยู่ ถ้าเป็นโคมเปลือย โคมอุตสาหกรรม โคมฝาครอบตัวยู หรือโคมตะแกรงที่แสงออกกว้างกว่า 80° เลือก TL-A72-22 ถ้าเป็นโคมตะแกรงมุมแคบไม่เกิน 80° หรือโคมฝาครอบแผ่นเรียบ เลือก TL-A82-36 ทั้งสองรุ่นมีวัตต์ ลูเมน และความยาวเท่ากัน
| รุ่น | วัตต์ | ลูเมน (lm) | lm/W | ขนาด Ø x ยาว (มม.) | น้ำหนัก (ก.) |
| TL-A72-22-6W | 6W | ≥900 | 150 | 28 x 600 | 90 |
| TL-A72-22-8W | 8W | ≥1,200 | 150 | 28 x 600 | 90 |
| TL-A72-22-9W | 9W | ≥1,350 | 150 | 28 x 600 | 90 |
| TL-A72-22-14W | 14W | ≥2,100 | 150 | 28 x 1,200 | 155 |
| TL-A72-22-16W | 16W | ≥2,400 | 150 | 28 x 1,200 | 155 |
| TL-A72-22-18W | 18W | ≥2,700 | 150 | 28 x 1,200 | 155 |
| TL-A72-22-20W | 20W | ≥3,000 | 150 | 28 x 1,200 | 155 |
| รุ่น | วัตต์ | ลูเมน (lm) | lm/W | ขนาด Ø x ยาว (มม.) | น้ำหนัก (ก.) |
| TL-A82-36-6W | 6W | ≥900 | 150 | 28 x 600 | 115 |
| TL-A82-36-8W | 8W | ≥1,200 | 150 | 28 x 600 | 115 |
| TL-A82-36-9W | 9W | ≥1,350 | 150 | 28 x 600 | 115 |
| TL-A82-36-14W | 14W | ≥2,100 | 150 | 28 x 1,200 | 220 |
| TL-A82-36-16W | 16W | ≥2,400 | 150 | 28 x 1,200 | 220 |
| TL-A82-36-18W | 18W | ≥2,700 | 150 | 28 x 1,200 | 220 |
| TL-A82-36-20W | 20W | ≥3,000 | 150 | 28 x 1,200 | 220 |
หมายเหตุ: ค่าลูเมนเป็นค่าขั้นต่ำตามเอกสารผู้ผลิต ขนาด 6W-9W ยาว 600 มม. ขนาด 14W-20W ยาว 1,200 มม. เส้นผ่านศูนย์กลาง 28 มม. ทุกขนาด
| ชนิดหลอด / ขั้ว | T8 / G13 |
| เม็ด LED | Everlight SMD 2835 |
| แรงดันไฟฟ้า | AC90-250V / 50-60Hz |
| อุณหภูมิสี | 2700K-6500K |
| Power Factor / THDi | ≥0.90 / <15% |
| CRI | Ra ≥80 |
| มุมกระจายแสง | TL-A72-22 ≥220° / TL-A82-36 ≥150° |
| ป้องกันไฟกระชาก | 2 kV (ทดสอบตาม IEC 61000-4-5:2014) |
| IP / IK Rating | IP65 / IK08 |
| อุณหภูมิใช้งาน | -30°C ถึง +50°C / ความชื้น 10% ถึง 90% RH |
| วัสดุ | Aluminum / PC |
| ประเภทการใช้งาน | ภายในอาคาร (Indoor) |
| มาตรฐาน | มอก. 1955-2551 / มอก. 2217-2548 / บัญชีนวัตกรรมไทย 07010049 |
| Warranty | 3 ปี |

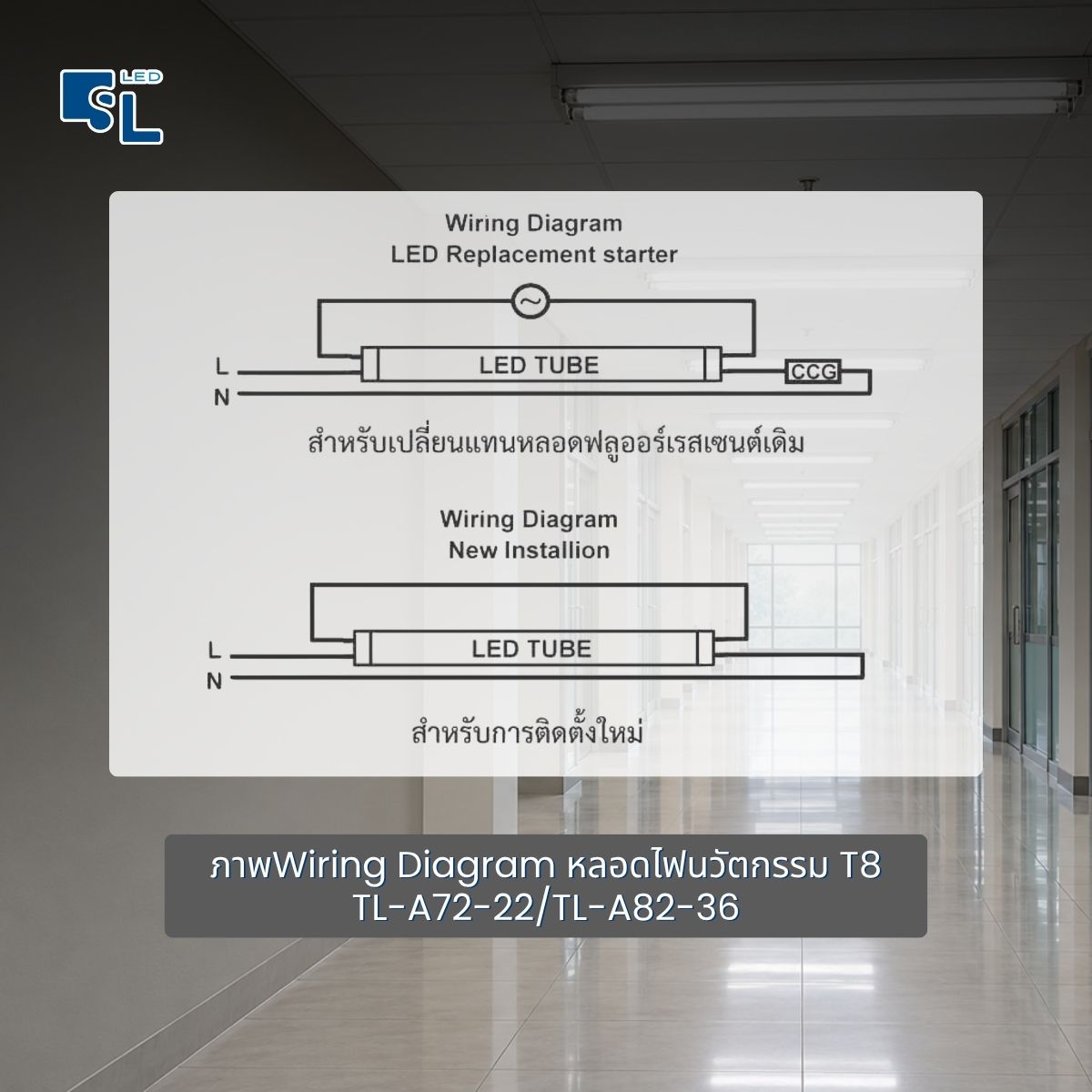

Wiring Diagram ของผู้ผลิตแสดงการต่อ 2 แบบ
หมายเหตุ: Wiring Diagram ไม่มีแบบสำหรับบัลลาสต์อิเล็กทรอนิกส์ ถ้าโคมเดิมใช้บัลลาสต์อิเล็กทรอนิกส์ให้แจ้งทีมงานก่อนสั่ง และขั้วหลอดระบุว่าไม่เหมาะกับโคมไฟฉุกเฉิน (Not suitable for emergency lamp)
เอกสารที่เจ้าหน้าที่พัสดุและคณะกรรมการตรวจรับมักขอประกอบการพิจารณา ขอสำเนาครบชุดได้จากทีมงาน
แจ้ง รุ่น ขนาดวัตต์ ความยาว และจำนวนหลอด ทีมวิศวกร SacredLight จัดทำใบเสนอราคา พร้อมเอกสารบัญชีนวัตกรรม Datasheet และใบรับรองมาตรฐาน
เขียนโดยทีมวิศวกร SacredLight · ประสบการณ์ออกแบบระบบไฟฟ้ากว่า 10 ปี
ขอใบเสนอราคา TL-A72-22 / TL-A82-36 (LINE) ดูเอกสารสำหรับงานจัดซื้อภาครัฐรหัส 07010049 มี 2 รุ่น คือ TL-A72-22 และ TL-A82-36 แต่ละรุ่นมี 7 ขนาด ได้แก่ 6W, 8W, 9W, 14W, 16W, 18W และ 20W รวม 14 รุ่นย่อย หน่วยงานของรัฐจัดซื้อได้โดยวิธีเฉพาะเจาะจง
ต่างกันที่ชนิดโคมที่ใช้ TL-A72-22 ใช้กับโคมเปลือย โคมอุตสาหกรรม โคมตะแกรงที่มีมุมกระจายแสงมากกว่า 80° และโคมฝาครอบแบบตัวยู ส่วน TL-A82-36 ใช้กับโคมตะแกรงที่มีมุมกระจายแสงไม่เกิน 80° และโคมฝาครอบแบบแผ่นเรียบ วัตต์ ลูเมน และความยาวเท่ากัน
ความยาว 600 มม. มี 6W, 8W และ 9W ให้แสง ≥900, ≥1,200 และ ≥1,350 lm ความยาว 1,200 มม. มี 14W, 16W, 18W และ 20W ให้แสง ≥2,100 ถึง ≥3,000 lm ประสิทธิภาพแสง 150 lm/W เท่ากันทุกขนาด
ได้ สำหรับโคมที่ใช้บัลลาสต์แกนเหล็ก (CCG) ให้เปลี่ยนสตาร์ทเตอร์เป็นสตาร์ทเตอร์สำหรับหลอด LED ตาม Wiring Diagram ส่วนงานติดตั้งใหม่ต่อไฟตรงเข้าหลอดได้เลย ถ้าโคมเดิมใช้บัลลาสต์อิเล็กทรอนิกส์ให้แจ้งทีมงานก่อนสั่ง

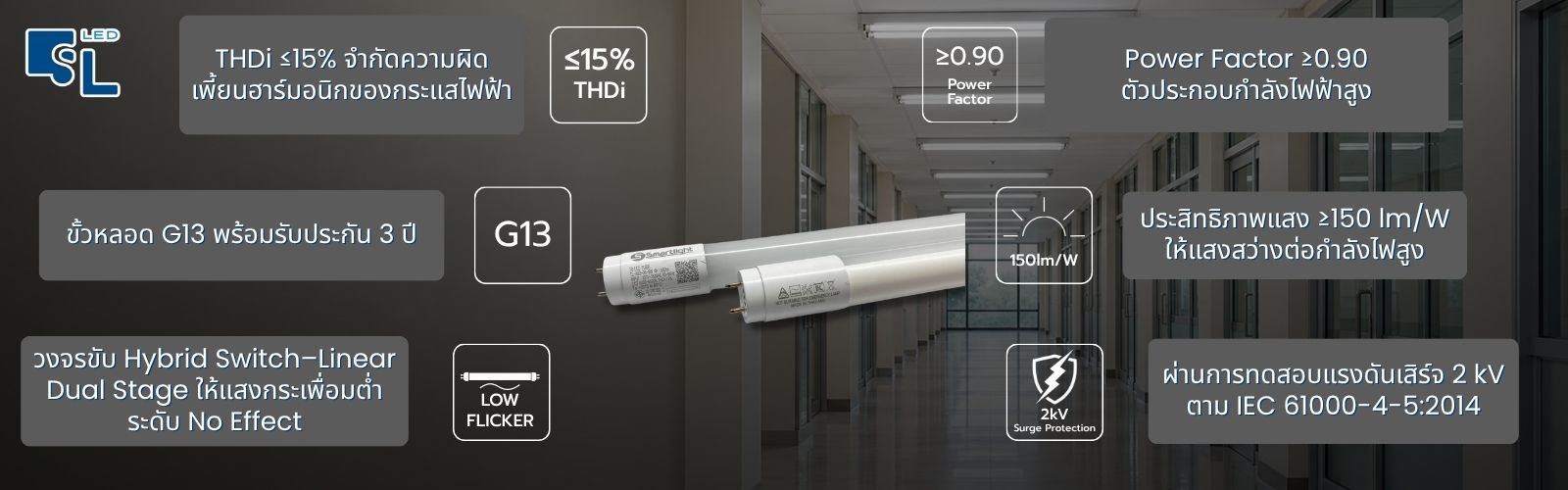

ผ่านการทดสอบแรงดันเสิร์จ 2 kV ตาม IEC 61000-4-5:2014 และใช้วงจรขับ Hybrid Switch-Linear Dual Stage ที่ให้แสงกระเพื่อมต่ำระดับ No Effect THDi ต่ำกว่า 15% PF ไม่ต่ำกว่า 0.90
เนื้อหาในหน้านี้จัดทำโดยทีมวิศวกรของ SacredLight ฝ่ายงานโครงการภาครัฐ ผู้ออกแบบและติดตั้งระบบไฟส่องสว่างให้หน่วยงานราชการ อาคาร และโรงงานมากกว่า 10 ปี ข้อมูลสเปคอ้างอิงจากเอกสารผลิตภัณฑ์ TL-A72-22 Series และ TL-A82-36 Series ฉบับล่าสุด
เขียนโดยทีมวิศวกร SacredLight · อัพเดทล่าสุด: ตุลาคม 2569 · อ้างอิง: เอกสารผลิตภัณฑ์ TL-A72-22 Series / TL-A82-36 Series / มอก. 1955-2551 / มอก. 2217-2548 / บัญชีนวัตกรรมไทย รหัส 07010049
