อัพเดทล่าสุด: ตุลาคม 2569 · เขียนโดยทีมวิศวกร SacredLight ฝ่ายงานโครงการภาครัฐ
เลือกได้ 6 มุมแสง ปรับมุมทั้งโคมและแยกทีละโมดูล LED ได้อิสระ IP66 / IK10
TL-L30 Series เป็นโคมไฟฟลัดไลท์ LED ที่อยู่ในบัญชีนวัตกรรมไทย รหัส 07010045 มี 8 ขนาดตั้งแต่ 100W ถึง 1,200W ใช้ได้ทั้งเป็นโคมสาดแสงบนเสาไฮแมส ลานกว้าง สนามกีฬา และเป็นโคมไฮเบย์ในอาคารเพดานสูง ความสูงติดตั้งตามเอกสาร 8-42 เมตร ตัวโคมอะลูมิเนียมขึ้นรูปกับเลนส์โพลีคาร์บอเนต ปรับมุมแต่ละโมดูลได้อิสระ ป้องกันไฟกระชาก 16 kV (L to L) / 14 kV (L to N) ผ่าน มอก. 1955-2551
สินค้าที่อยู่ในบัญชีนวัตกรรมไทย หน่วยงานของรัฐจัดซื้อได้โดยวิธีเฉพาะเจาะจง รหัส 07010045 ครอบคลุม TL-L30 ทั้ง 8 ขนาด ควรระบุชื่อรุ่นเต็มในเอกสารจัดซื้อ เช่น TL-L30-600W ทีมงานเตรียมเอกสารบัญชีนวัตกรรม Datasheet และใบรับรองมาตรฐานให้แนบประกอบได้
ขนาด 100W-200W ติดตั้งที่ความสูง 8-15 เมตร ส่วนขนาด 900W-1,200W ใช้กับเสาสูง 30-42 เมตร หน่วยงานที่ดูแลทั้งลานอเนกประสงค์ สนามกีฬา และอาคารเพดานสูง จึงใช้โคมซีรีส์เดียวกันได้ทั้งโครงการ และอ้างรหัสบัญชีนวัตกรรมเดียวกันในเอกสารจัดซื้อ
โมดูล LED แต่ละแผงปรับมุมได้อิสระ ช่างเล็งแสงให้ตรงพื้นที่ตามแบบคำนวณได้หลังยกโคมขึ้นเสาแล้ว ลดแสงที่ส่องออกนอกพื้นที่ใช้งาน
เอกสารที่เจ้าหน้าที่พัสดุและคณะกรรมการตรวจรับมักขอประกอบการพิจารณา ขอสำเนาครบชุดได้จากทีมงาน
งานจัดซื้อภาครัฐที่ต้องการวิธีเฉพาะเจาะจง หรือติดตั้งบนเสาสูงเกิน 20 เมตร เลือก TL-L30 งานที่ใช้ไม่เกิน 300W ดู MASTER-13 ส่วนสนามเทนนิสและพิกเคิลบอลดู MASTER-14
ช่วงความสูงติดตั้งตามเอกสารผู้ผลิต แบ่งเป็น 4 กลุ่ม
หมายเหตุ: จำนวนโคมและมุมเลนส์ขึ้นกับขนาดพื้นที่และค่าความสว่างที่ต้องการ ควรคำนวณด้วย DIALux ก่อนกำหนดสเปค

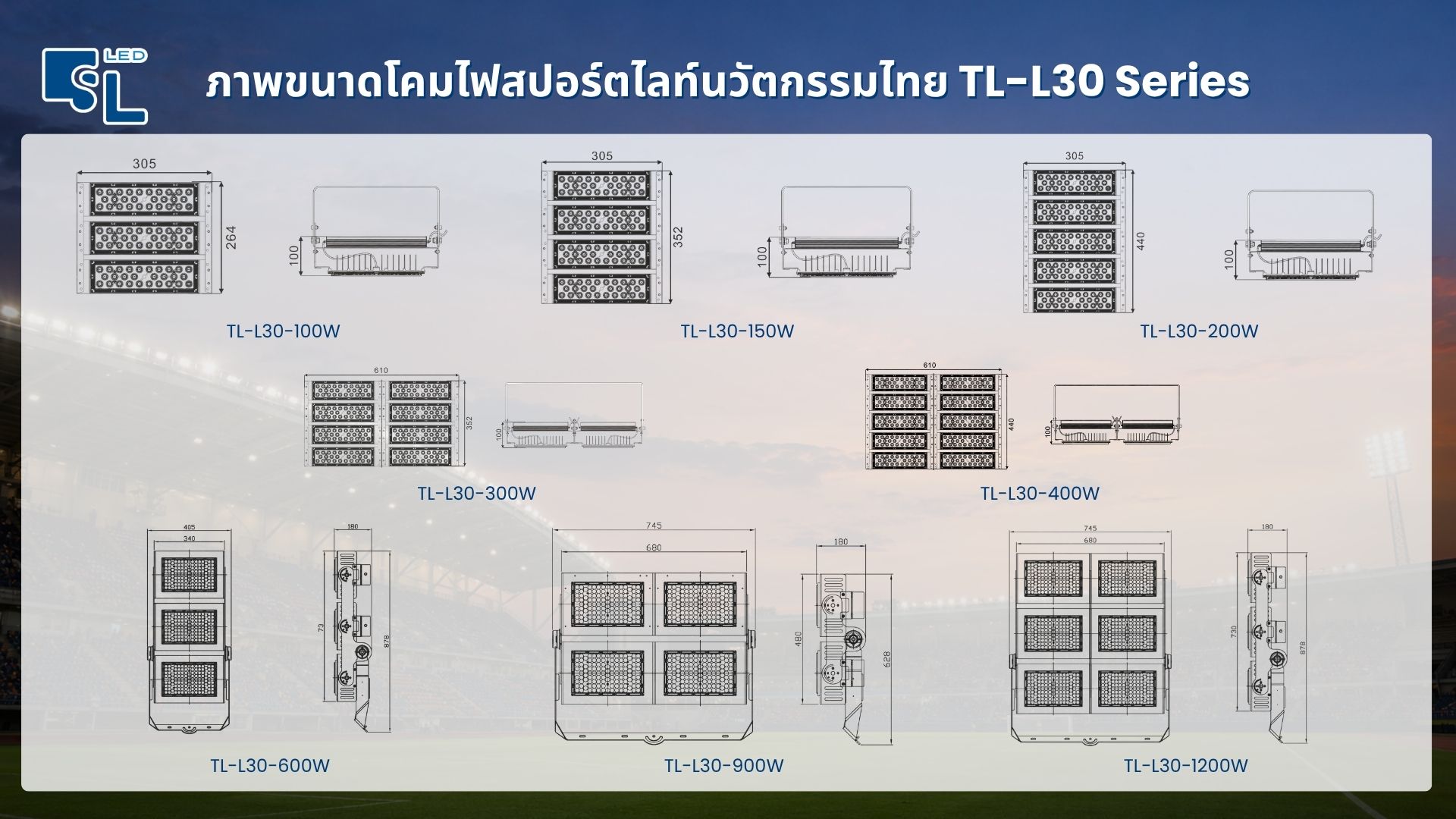

| รุ่น | วัตต์ | ลูเมน (lm) | lm/W | ขนาด AxBxC (มม.) | น้ำหนัก (กก.) | ความสูงติดตั้ง (ม.) |
| TL-L30-100W | 100W | ≥17,400 | ≥176 | 305x264x100 | 4.0 | 8-15 |
| TL-L30-150W | 150W | ≥25,900 | ≥173 | 305x352x100 | 5.0 | 8-15 |
| TL-L30-200W | 200W | ≥34,300 | ≥175 | 305x440x100 | 5.8 | 8-15 |
| TL-L30-300W | 300W | ≥51,500 | ≥173 | 610x352x100 | 9.5 | 15-20 |
| TL-L30-400W | 400W | ≥68,600 | ≥173 | 610x440x100 | 11.0 | 15-20 |
| TL-L30-600W | 600W | ≥103,900 | ≥170 | 405x878x180 | 20.0 | 20-30 |
| TL-L30-900W | 900W | ≥155,100 | ≥168 | 745x628x180 | 25.0 | 30-42 |
| TL-L30-1200W | 1200W | ≥204,900 | ≥166 | 745x878x180 | 35.0 | 30-42 |
หมายเหตุ: ค่าลูเมนและ lm/W เป็นค่าขั้นต่ำตามเอกสารผู้ผลิต
| ชิป LED / ไดรเวอร์ | SMD 5050 / MOSO |
| แรงดันไฟฟ้า | AC85-265V / 50-60Hz |
| อุณหภูมิสี | 1800K-6500K |
| Power Factor | >0.95 |
| มุมกระจายแสง | 25° / 40° / 60° / 90° / 145° x 100° / 150° |
| CRI | Ra ≥70 |
| ป้องกันไฟกระชาก | 16 kV (L to L) / 14 kV (L to N) |
| IP / IK Rating | IP66 / IK10 |
| อุณหภูมิใช้งาน | -30°C ถึง +50°C / ความชื้น 10% ถึง 90% RH |
| อายุการใช้งาน | >50,000 ชั่วโมง |
| วัสดุ | Aluminum / PC |
| มาตรฐาน | มอก. 1955-2551 / บัญชีนวัตกรรมไทย 07010045 |
| Warranty | 2 ปี |

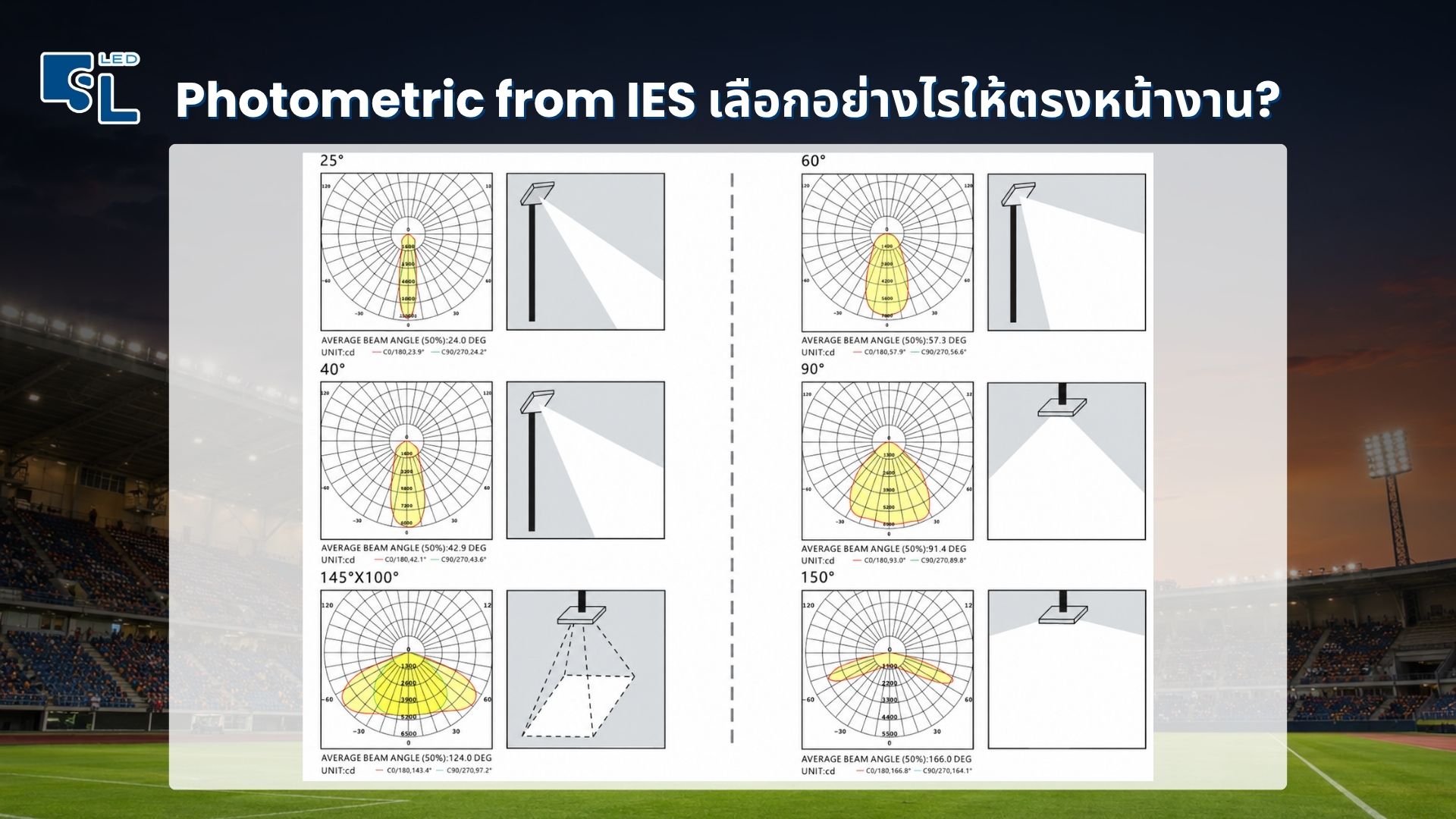

TL-L30 มีเลนส์โพลีคาร์บอเนต 6 แบบ แบ่งเป็น Symmetrical 4 แบบและ Asymmetrical 2 แบบ ตัวเลขมุมแสงเฉลี่ยอ่านจากกราฟการกระจายแสงในเอกสารผู้ผลิต ทีมงานส่งไฟล์ IES ให้คำนวณใน DIALux ประกอบแบบได้
นอกจากปรับองศาของทั้งโคมที่ขายึดแล้ว โมดูล LED แต่ละแผงยังปรับมุมแยกกันได้ โคมหนึ่งชุดจึงแบ่งแสงไปยังโซนใกล้และไกลจากเสาได้พร้อมกัน เหมาะกับเสาไฮแมสที่ต้องส่องหลายทิศ
ไดรเวอร์ MOSO มีอุปกรณ์ป้องกันแรงดันเสิร์จขนาด 10kV และค่าป้องกันไฟกระชากของตัวโคมระบุแยกไว้ที่ 16 kV (L to L) / 14 kV (L to N) เหมาะกับโคมบนเสาสูงกลางแจ้งที่เสี่ยงไฟกระชากจากฟ้าผ่า
แจ้ง ขนาดวัตต์ จำนวนโคม ความสูงเสา และประเภทพื้นที่ ทีมวิศวกร SacredLight จัดทำใบเสนอราคา พร้อมเอกสารบัญชีนวัตกรรม Datasheet ใบรับรองมาตรฐาน และไฟล์ IES
เขียนโดยทีมวิศวกร SacredLight · ประสบการณ์ออกแบบระบบไฟฟ้ากว่า 10 ปี
ขอใบเสนอราคา TL-L30 (LINE) ดูเอกสารสำหรับงานจัดซื้อภาครัฐTL-L30 Series อยู่ในบัญชีนวัตกรรมไทยรหัส 07010045 มี 8 ขนาด ได้แก่ TL-L30-100W, 150W, 200W, 300W, 400W, 600W, 900W และ 1200W หน่วยงานของรัฐจัดซื้อได้โดยวิธีเฉพาะเจาะจง
ตามเอกสารผู้ผลิต ความสูง 8-15 เมตรใช้ 100W-200W ความสูง 15-20 เมตรใช้ 300W-400W ความสูง 20-30 เมตรใช้ 600W และความสูง 30-42 เมตรใช้ 900W-1,200W
มี 6 แบบ คือ Symmetrical 25°, 40°, 60°, 90° และ Asymmetrical 150°, 145° x 100° มุมแคบส่งแสงได้ไกลเหมาะกับเสาสูง มุมกว้างเหมาะกับความสูงติดตั้งต่ำ
ได้ เอกสารผู้ผลิตระบุว่า TL-L30 ใช้งานได้ทั้งเป็นโคมสาดแสงและโคมไฮเบย์ ขนาด 100W-200W ติดตั้งที่ความสูง 8-15 เมตร
ไดรเวอร์ MOSO มีอุปกรณ์ป้องกันแรงดันเสิร์จ 10kV ค่าป้องกันไฟกระชากของโคม 16 kV (L to L) / 14 kV (L to N) กันฝุ่นและน้ำระดับ IP66 ทนแรงกระแทก IK10 ใช้งานที่ -30°C ถึง +50°C
เนื้อหาในหน้านี้จัดทำโดยทีมวิศวกรของ SacredLight ฝ่ายงานโครงการภาครัฐ ผู้ออกแบบและติดตั้งระบบไฟสนามกีฬา ลานกว้าง และเสาไฮแมสมากกว่า 10 ปี ข้อมูลสเปคอ้างอิงจากเอกสารผลิตภัณฑ์ TL-L30 Series ฉบับล่าสุด
เขียนโดยทีมวิศวกร SacredLight · อัพเดทล่าสุด: ตุลาคม 2569 · อ้างอิง: เอกสารผลิตภัณฑ์ TL-L30 Series / มอก. 1955-2551 / บัญชีนวัตกรรมไทย รหัส 07010045
