กำหนดเป้าหมายก่อนเปลี่ยนเป็นสปอร์ตไลท์สนาม LED

งานปรับปรุงอาจมีเป้าหมายต่างกัน เช่น ลดพลังงานโดยคงคุณภาพแสงเดิม แก้จุดมืด หรือเพิ่มระดับสนามให้รองรับการแข่งขันและการถ่ายทอด เป้าหมายแต่ละแบบทำให้จำนวนโคม รูปการกระจายแสง ระบบควบคุม และงบประมาณต่างกัน หากระบบเดิมมีแสงไม่พออยู่แล้ว การกำหนดเพียงให้สว่างเท่าเดิมแต่กินไฟน้อยลงอาจรักษาปัญหาเดิมไว้

การวัดสภาพเดิมใช้เป็นเส้นฐานได้ แต่ควรบันทึกจำนวนโคมเสีย สภาพเลนส์ หลอด และโหมดการเปิดไฟด้วย มิฉะนั้นผลประหยัดอาจรวมผลจากการฟื้นฟูระบบที่ชำรุด ไม่ใช่ผลจากประสิทธิภาพ LED เพียงอย่างเดียว

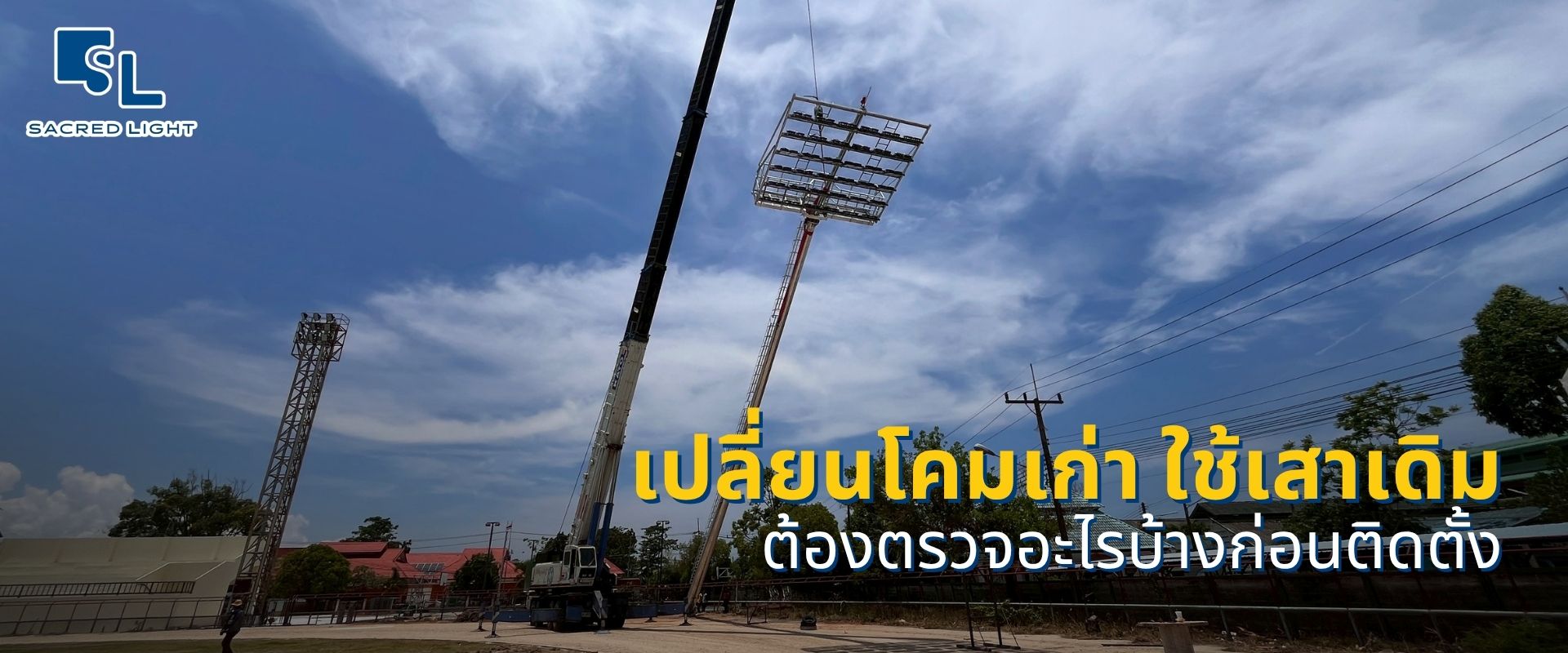

เสาเดิมต้องรับชุดโคมใหม่ในสภาพใช้งานจริง

ภาระของเสาไม่ได้ขึ้นกับน้ำหนักตัวโคมเปล่าเท่านั้น ต้องรวมขายึด กล่องไดรเวอร์ สาย และตำแหน่งเยื้องจากแกนเสา พื้นที่รับลมของชุดประกอบและความสูงติดตั้งมีผลต่อแรงดัดที่ฐาน การตรวจสนิมจากภายนอกจึงไม่สามารถแทนการประเมินเสา ฐานราก รอยต่อ และสลักยึดได้

รายการข้อมูลโครงสร้างที่ควรมี

• แบบเสา ความสูง หน้าตัด วัสดุ อายุใช้งาน และประวัติซ่อม
• แบบฐานราก สลักยึด จุดต่อ และสภาพการกัดกร่อน
• น้ำหนัก ตำแหน่งศูนย์ถ่วง และพื้นที่รับลมประสิทธิผลของชุดโคมใหม่
• ความเร็วลมออกแบบและสภาพพื้นที่ติดตั้งของโครงการ

ตัวอย่างข้อมูลเฉพาะรุ่นจาก ArenaVision LED gen3.5 แสดงให้เห็นว่าผู้ผลิตแยกน้ำหนัก พื้นที่รับลม และข้อมูลไฟฟ้าไว้คนละรายการ ตัวเลขของรุ่นตัวอย่างไม่ใช่ค่าทั่วไปสำหรับโคมสนามกีฬา

ใช้ตำแหน่งเสาเดิมได้ แต่ต้องคำนวณแสงและมุมเล็งใหม่

โคม HID เดิมและ LED ใหม่อาจมีกราฟความเข้มแสงต่างกันมาก แม้ลูเมนใกล้กัน การตั้งองศาเท่าเดิมจึงไม่ยืนยันว่าพื้นที่สว่างเหมือนเดิม แบบใหม่ต้องใช้พิกัดติดตั้งที่สำรวจจริงและไฟล์ IES ตรงกับรุ่นและเลนส์ที่จะใช้ แล้วหาจุดเล็งใหม่ให้ได้ค่าตามเป้าหมาย

หากพิกัดเสาเดิมทำให้แสงแนวตั้งหรือแสงแยงตาไม่ผ่าน การยืนยันว่าจะใช้เสาเดิมทั้งหมดอาจต้องทบทวน การเพิ่มวัตต์อย่างเดียวไม่เปลี่ยนเรขาคณิตระหว่างโคม ผู้เล่น และกล้อง

อ้างอิงขอบเขตกีฬาจาก BS EN 12193:2018 และแนวทางมุมเล็งในบริบทฟุตบอลจาก UEFA Stadium Lighting Guide 2023

กำลังไฟปกติกับกระแสขณะเปิดต้องตรวจแยกกัน

LED มีไดรเวอร์และเกิดกระแสกระชากช่วงสั้นขณะเปิด ซึ่งต่างจากกระแสทำงานปกติ การเลือกเบรกเกอร์ต้องดูข้อมูลไดรเวอร์ แรงดัน จำนวนโคมต่อวงจร ขนาดสาย วิธีเดินสาย และลักษณะอุปกรณ์ป้องกัน ไม่ควรนำจำนวนโคมต่อเบรกเกอร์จาก datasheet ไปใช้โดยไม่ตรวจเงื่อนไข

• ตรวจแรงดันและความถี่ของระบบเดิมเทียบกับไดรเวอร์ใหม่
• ตรวจกระแสกระชาก ระยะเวลา และจำนวนโคมสูงสุดต่ออุปกรณ์ป้องกัน
• ถอดหรือปรับอุปกรณ์ของ HID เดิมตามแบบวงจรใหม่ ห้ามสันนิษฐานว่าสามารถต่อผ่านบัลลาสต์เดิมได้
• หากแยกไดรเวอร์ลงมาใกล้พื้น ต้องใช้ระยะสายและรูปแบบติดตั้งที่ผู้ผลิตรองรับ

คำนวณผลประหยัดจากกำลังไฟทั้งระบบและเวลาจริง

พลังงานไฟฟ้าคำนวณจากกำลังไฟเฉลี่ยหน่วยกิโลวัตต์คูณชั่วโมงใช้งาน หากสนามมีหลายโหมดต้องคำนวณแต่ละโหมดแล้วรวมกัน กำลังไฟระบบเดิมควรรวมอุปกรณ์ประกอบที่ใช้พลังงาน และอัตราค่าไฟควรใช้จากสัญญาหรือบิลจริง

ตัวอย่างนี้อธิบายวิธีคิดเท่านั้น ไม่ใช่ผลประหยัดของโครงการจริง หากสมมติค่าไฟ 4.50 บาทต่อหน่วยจะได้ส่วนต่าง 27,000 บาทต่อปี แต่ยังไม่รวมค่าความต้องการพลังไฟฟ้า ภาษี ค่าบำรุงรักษา และชั่วโมงใช้งานที่เปลี่ยนไป

คำว่าอายุ 50,000 หรือ 100,000 ชั่วโมงต้องระบุว่าเป็นตัวชี้วัดอะไรและอยู่ภายใต้เงื่อนไขใด ข้อมูลการเสื่อมของ LED ไม่ครอบคลุมอายุของไดรเวอร์และส่วนประกอบทุกชิ้น โครงการควรรวมค่าเข้าถึงบนเสาสูง รถกระเช้า อะไหล่ และเวลาหยุดใช้สนามไว้ในต้นทุนรวมด้วย

อ้างอิงหลักอายุโคมจาก US Department of Energy และแนวทางแสงรบกวนจาก CIE 150:2017

ต้องการตรวจว่าเสาเดิมใช้กับโคม LED ชุดใหม่ได้หรือไม่?

ส่งขนาดสนาม พิกัดและความสูงเสา รูปตู้ไฟ และข้อมูลระบบเดิม ทีมวิศวกร SacredLight ช่วยประเมินแนวทางออกแบบ พร้อมจัดทำข้อเสนอสำหรับผู้ที่ต้องการจำหน่ายโคมไฟสนามฟุตบอลหรือดำเนินงานพร้อมติดตั้ง
