อัพเดทล่าสุด: กรกฎาคม 2026 · เขียนโดยทีมวิศวกร SacredLight
ทรงกลมกะทัดรัด Ø246 มม. สำหรับพื้นที่ Zone 2 พร้อมปรับกำลังไฟและหรี่แสงได้

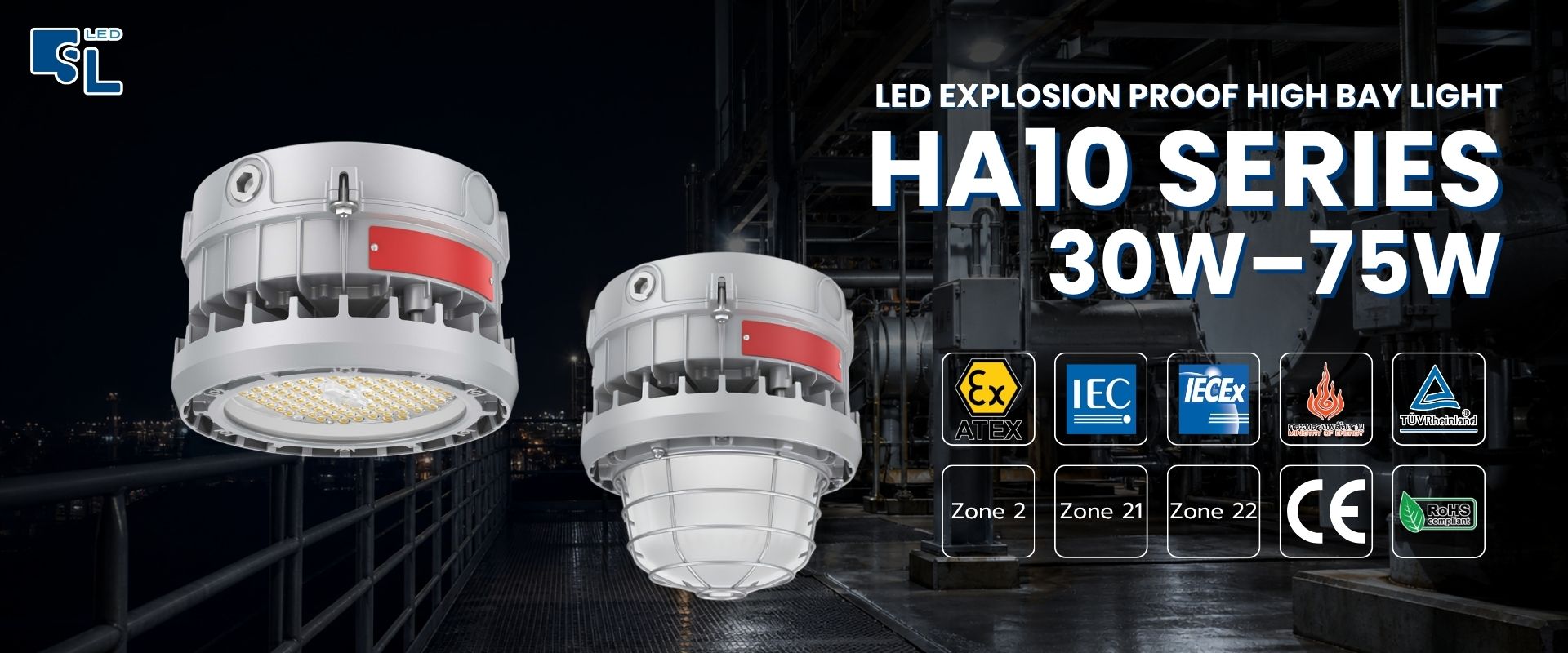

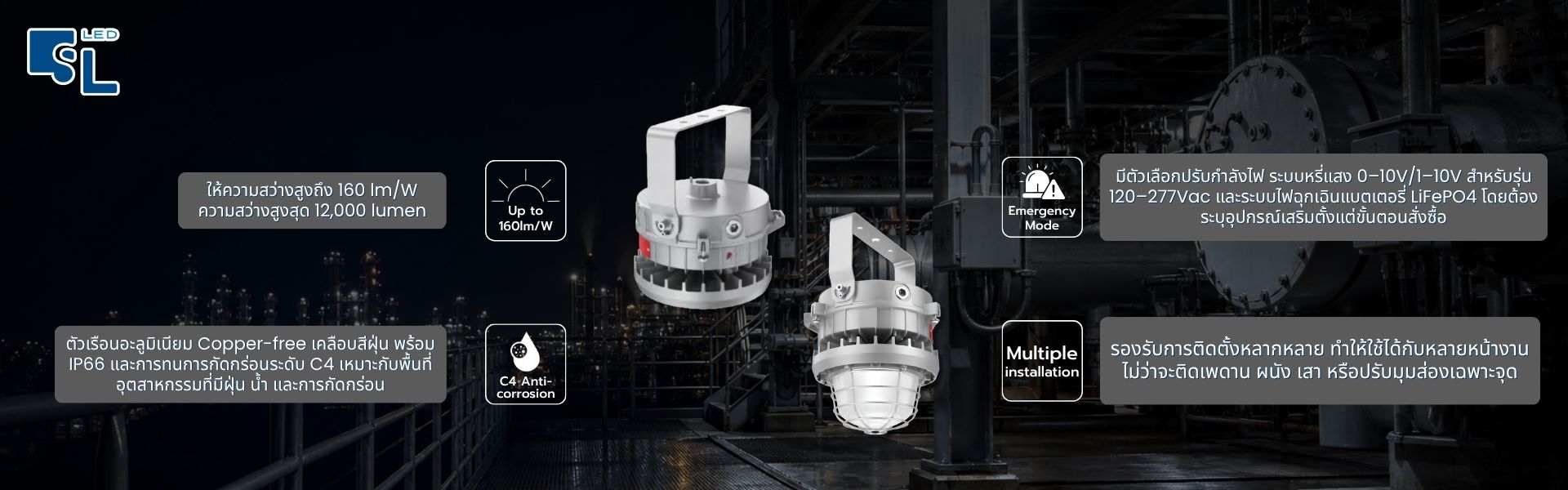

โคมไฟไฮเบย์กันระเบิด รุ่น HA10 Series คือโคม LED Explosion Proof High Bay Light สำหรับพื้นที่อันตราย Zone 2 (ก๊าซ) และ Zone 21, Zone 22 (ฝุ่น) ตามมาตรฐาน ATEX และ IECEx เลือกฝาครอบได้ 2 แบบ คือ Flat Glass (Low Bay) ที่ให้ประสิทธิภาพสูงถึง 160 lm/W และเลือกมุมแสงได้ 5 แบบ กับ Jelly Jar ฝาครอบ Borosilicate ทนความร้อนทรงคลาสสิก มีให้เลือก 30W ถึง 75W ตัวเรือน Copper-free Aluminum ทนกัดกร่อนระดับ C4 ระดับป้องกัน IP66 กันไฟกระชาก 10kV อายุการใช้งานมากกว่า 100,000 ชั่วโมง รับประกัน 5 ปี
ก่อนเลือกโคมไฟไฮเบย์กันระเบิด ควรระบุ Zone กลุ่มก๊าซหรือฝุ่น และ Temperature Class ให้ตรงกับรายงานประเมินพื้นที่ HA10 Series รองรับพื้นที่ Zone 2 (ก๊าซ) และ Zone 21, 22 (ฝุ่น) ตามมาตรฐาน ATEX และ IECEx
มาตรฐานที่เกี่ยวข้อง ได้แก่ ATEX, IECEx, IEC, CE และ RoHS compliant
หมายเหตุ: หน้างานที่เป็น Zone 1 แนะนำรุ่น HA08 (Ex db Gb) ดูการเปรียบเทียบด้านล่าง ต้องการ Certificate / รายงานทดสอบ / Datasheet เพื่อเทียบ TOR ทัก LINE ให้ทีมงานตรวจรุ่นและ Zone ให้ตรงหน้างานก่อนส่งไฟล์
ทั้งสองแบบใช้ตัวเรือนและ Zone เดียวกัน ต่างกันที่ฝาครอบ ประสิทธิภาพ และมุมแสง

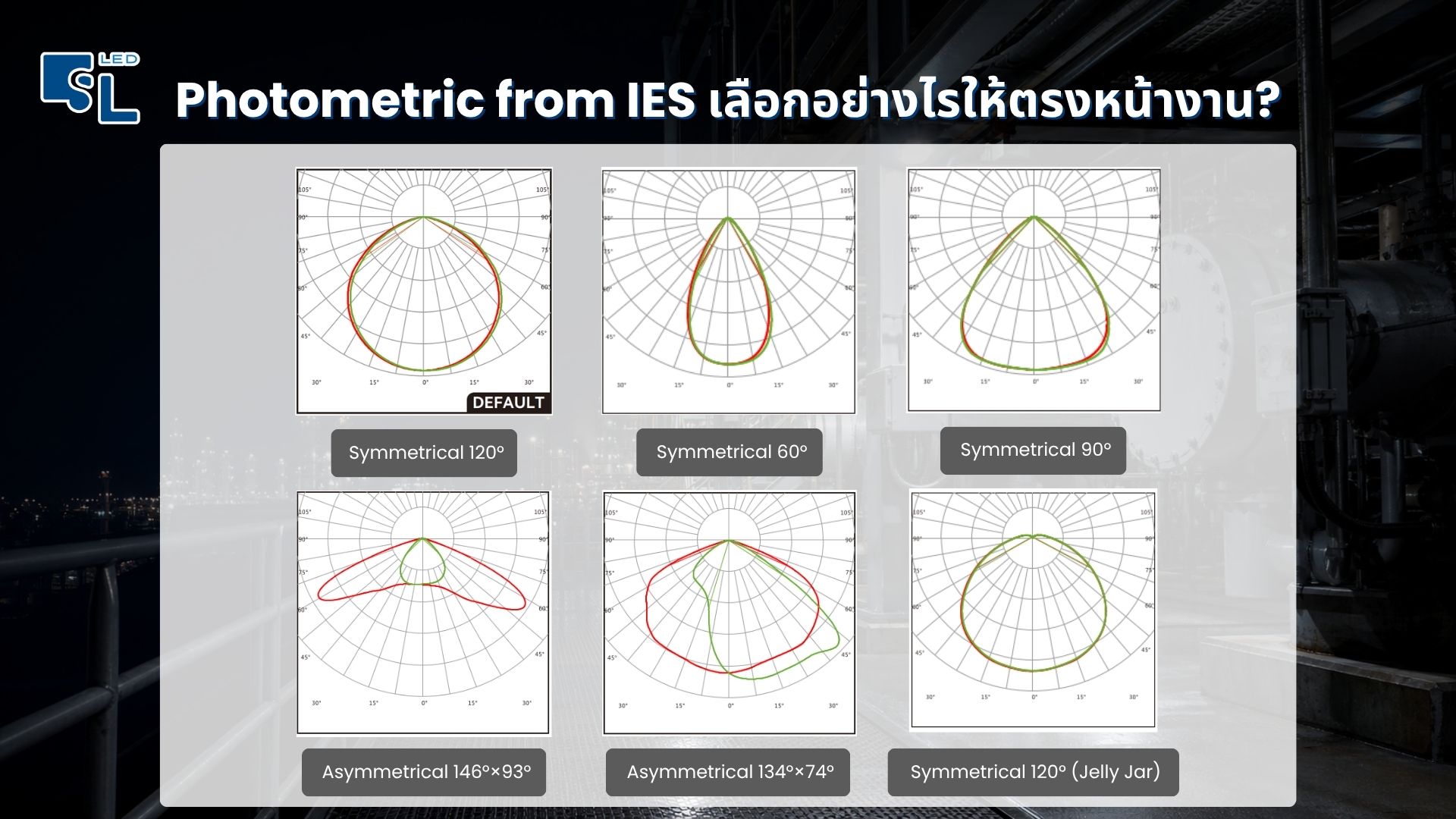

เลือกได้ทั้งแบบ Symmetrical (60°, 90°, 120°) และ Asymmetrical แบบเอียงลำแสง (146°×93°, 134°×74° Tilt46°) พื้นที่สูงหรือต้องการแสงพุ่งจุดเดียวใช้มุมแคบ ทางเดินและพื้นที่ทั่วไปใช้มุมกว้าง ส่วนงานติดผนังหรือส่องเฉียงใช้แบบ Asymmetrical ทีมวิศวกร SacredLight ใช้ไฟล์ IES จริงจำลองแสงใน DIALux ก่อนสรุปสเปค (รุ่น Jelly Jar เป็น Symmetrical 120° แบบเดียว)
| Model | Watt | Flat Glass (Lumen) | Jelly Jar (Lumen) |
| HA10-030-U | 30W | 4,200–4,800 lm | 3,300–3,600 lm |
| HA10-040-U | 40W | 5,600–6,400 lm | 4,400–4,800 lm |
| HA10-050-U | 50W | 7,000–8,000 lm | 5,500–6,000 lm |
| HA10-060-U | 60W | 8,400–9,600 lm | 6,600–7,200 lm |
| HA10-075-U | 75W | 9,750–12,000 lm | 7,500–8,250 lm |
ค่าความสว่างเป็นช่วง ขึ้นกับมุมแสงและสีแสงที่เลือก รุ่น Flat Glass ให้ค่าสูงกว่าเพราะประสิทธิภาพสูงกว่า
| Light Efficiency | Flat Glass 150-160 lm/W / Jelly Jar 110-120 lm/W |
| Ex-mark (Gas) | II 3G Ex nR IIC T6/T5 Gc |
| Ex-mark (Dust) | II 2D Ex tb IIIC T80/T95°C Db IP66 |
| Classification | Zone 2 & Zone 21, 22 |
| Input Voltage | 120–277V / 50–60Hz |
| Color Temperature | 4000K / 5000K |
| CRI | Ra70 / Ra80 (optional) |
| Power Factor / THD | >0.95 / <20% |
| Beam Angle | Flat Glass 5 แบบ / Jelly Jar 120° |
| Adjustable Power (optional) | 50W และ 70W พร้อม 0-10V / 1-10V Dimming |
| Category of Corrosion | C4 |
| Surge Protection | 10kV |
| IP / IK Rating | IP66 / IK08 (Flat Glass) |
| Operating Temperature | -40°C ถึง +60/+65°C |
| Life Time | >100,000 ชั่วโมง |
| Dimension (A×B) | Flat Glass Ø246×163 mm / Jelly Jar Ø246×259 mm |
| Net Weight | 3.9–4.4 kg |

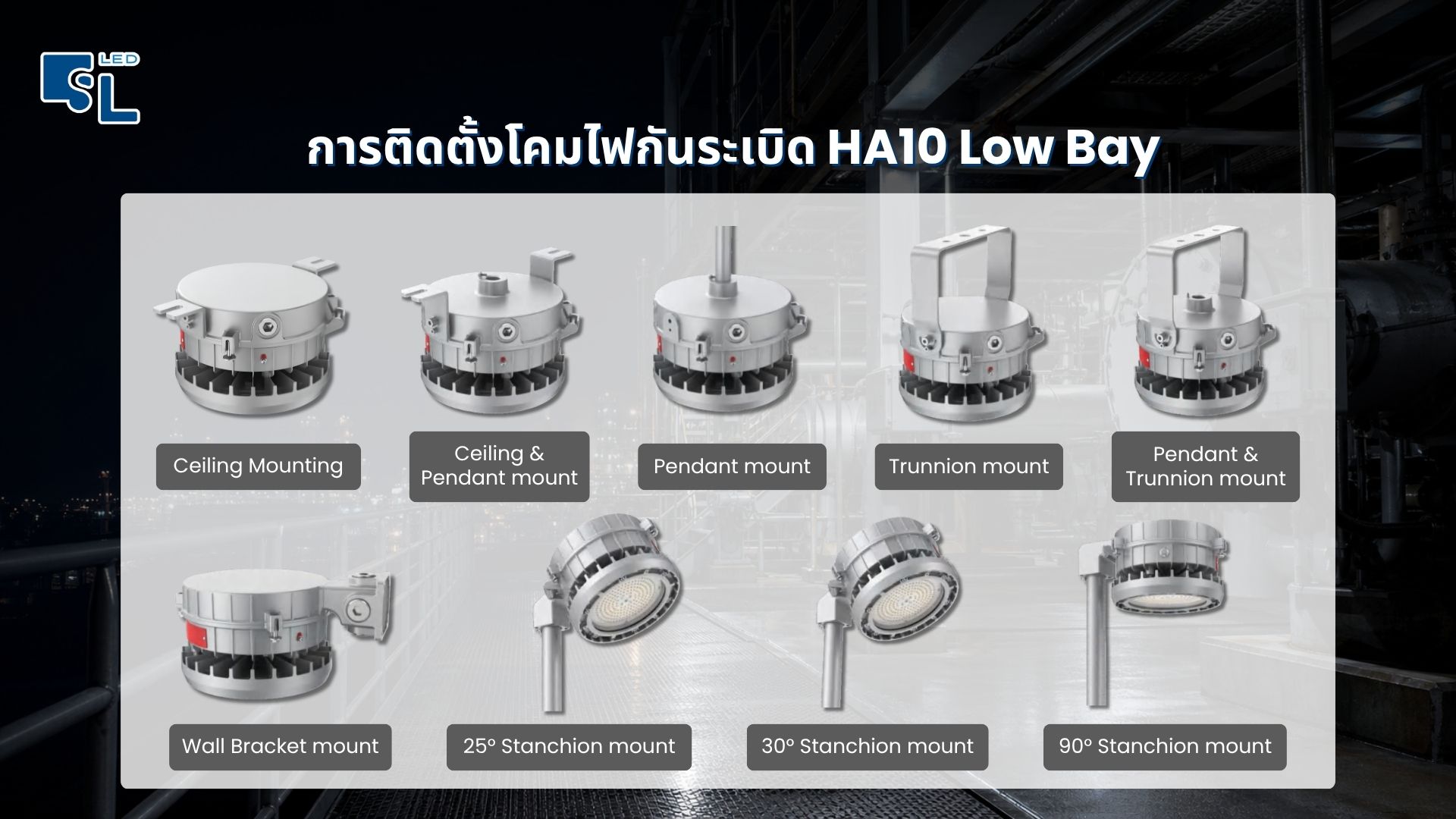

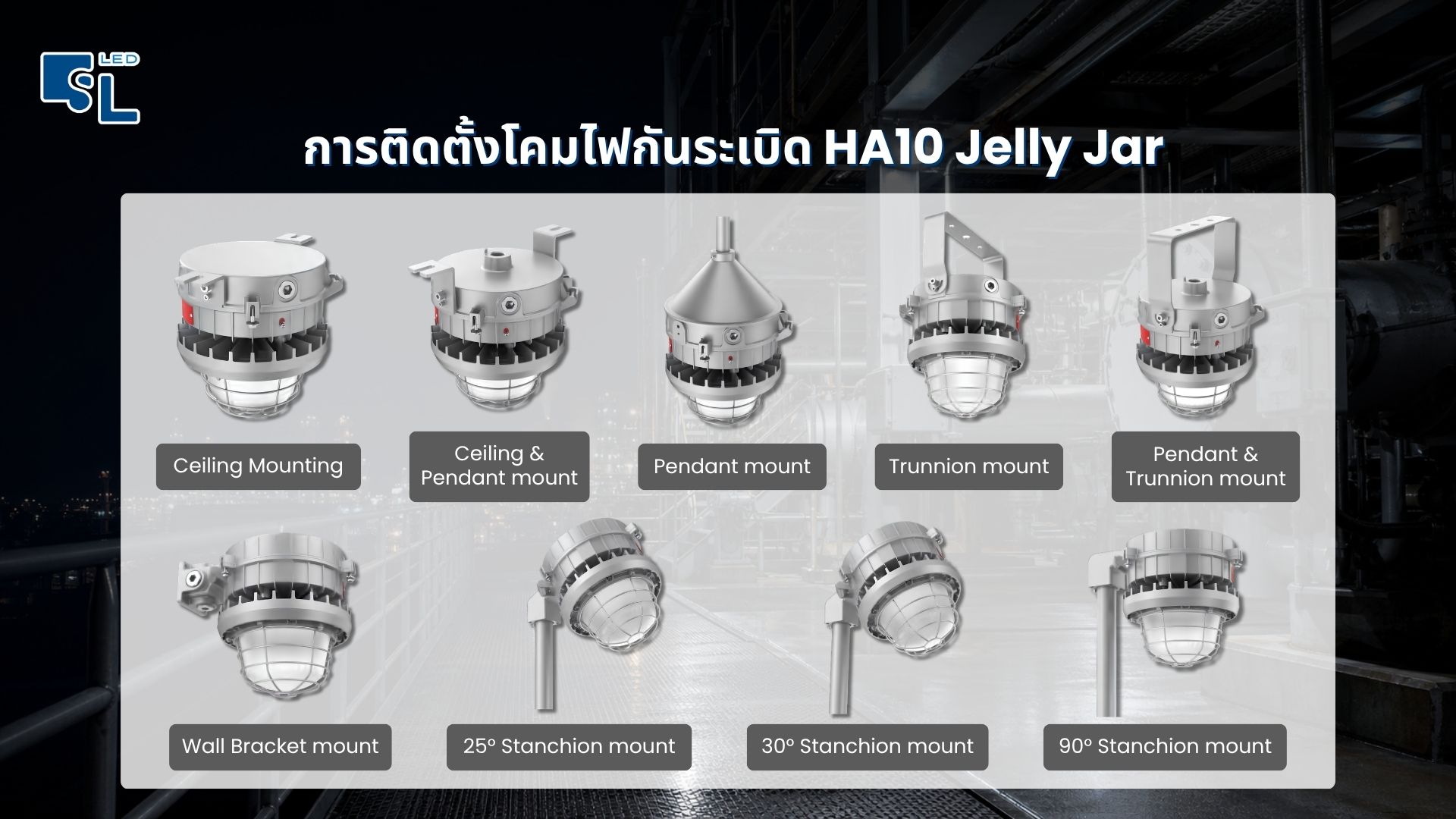

| Mounting Styles | Ceiling / Ceiling & Pendant / Pendant / Trunnion / Pendant & Trunnion / Wall Bracket / Stanchion 25°, 30°, 90° |
| Material | Aluminium, Tempered Glass (Jelly Jar: Borosilicate) |
| Warranty | 5 ปี |
เลือกจาก Zone หน้างานก่อน แล้วดูความต้องการไฟฉุกเฉินและกำลังไฟ
แจ้งรุ่น HA10 Series ฝาครอบ (Flat Glass / Jelly Jar) ขนาดวัตต์ Zone หน้างาน มุมแสง และรูปแบบการติดตั้ง
ทีมวิศวกร SacredLight จำลองแสงด้วยไฟล์ IES จริง สรุปสเปค และจัดทำใบเสนอราคาพร้อมเอกสารรับรองครบชุด
เขียนโดยทีมวิศวกร SacredLight ประสบการณ์ออกแบบระบบไฟฟ้าพื้นที่อันตรายกว่า 10 ปี
ขอใบเสนอราคา (LINE) อ่านคู่มือ ATEX / IECExตาม Ex-mark ของรุ่นนี้ (II 3G Ex nR IIC T6/T5 Gc) HA10 รองรับพื้นที่ก๊าซ Zone 2 และพื้นที่ฝุ่น Zone 21, 22 หากหน้างานเป็น Zone 1 แนะนำรุ่น HA08 Series ซึ่งใช้วิธีป้องกัน Ex db (Gb) รองรับ Zone 1 โดยตรง ทีมวิศวกรช่วยตรวจรายงานประเมินพื้นที่และเลือกรุ่นให้ตรง Zone ได้ฟรี
Flat Glass (Low Bay) ให้ประสิทธิภาพสูงกว่า (สูงสุด 160 lm/W) และเลือกมุมแสงได้ 5 แบบ เหมาะกับงานที่ต้องการความสว่างมากและออกแบบแสงเฉพาะจุด ส่วน Jelly Jar ใช้ฝาครอบ Borosilicate ทนความร้อนสูง ทรงคลาสสิกที่วิศวกรบางท่านคุ้นเคย มุมแสง Symmetrical 120° แบบเดียว ทั้งสองแบบใช้ตัวเรือนและ Zone เดียวกัน
ฝาครอบ Borosilicate ทรง Jelly Jar หนากว่าและมีการหักเหแสงมากกว่ากระจกแบน จึงมีการสูญเสียแสงบางส่วน (Flat Glass 150-160 lm/W เทียบกับ Jelly Jar 110-120 lm/W) แลกกับความทนความร้อนและความทนทานของฝาครอบที่สูงกว่า เลือกตามลำดับความสำคัญของหน้างานว่าเน้นความสว่างหรือความทนทานของฝาครอบ
ตัวเลือก Adjustable Power ให้เลือกกำลังไฟได้ระหว่าง 50W และ 70W ในโคมตัวเดียว ปรับได้ตอนติดตั้งเพื่อให้เหมาะกับความสูงและพื้นที่จริง ส่วนระบบหรี่แสง 0-10V และ 1-10V ใช้ปรับความสว่างตามช่วงเวลาหรือกิจกรรม ช่วยประหยัดพลังงานเพิ่ม ต้องระบุตัวเลือกเหล่านี้ตั้งแต่ขั้นตอนสั่งซื้อ
HA10 รองรับ Zone 2 เด่นเรื่องความยืดหยุ่น เลือกฝาครอบและมุมแสงได้ ติดตั้งได้ถึง 9 รูปแบบ และปรับกำลังไฟได้ ส่วน HA08 รองรับถึง Zone 1 (Ex db) และมีไฟฉุกเฉินในตัว หากหน้างานเป็น Zone 1 หรือต้องการไฟฉุกเฉินในตัวเลือก HA08 แต่ถ้าเป็น Zone 2 ที่เน้นความยืดหยุ่นในการติดตั้งและออกแบบแสงเลือก HA10
ส่ง "Zone หน้างาน / ฝาครอบที่ต้องการ (Flat Glass หรือ Jelly Jar) / ขนาดวัตต์ / ความสูงติดตั้งและขนาดพื้นที่ / รูปแบบการติดตั้ง / ตัวเลือกเสริม / จำนวนโคม พร้อม TOR หรือแบบหน้างานถ้ามี" ทีมวิศวกรจำลองแสง เทียบสเปค และจัดทำใบเสนอราคาให้ทันที
